FLIPPING FINS
Dieses Projekt entstand im Zuge der Lehrveranstaltung "Tragstrukturen für große Spannweiten" im Wintersemester 2022/23.
Die Aufgabenstellung bestand darin, eine Tragstruktur zu entwerfen, die 30 Meter frei überspannt.
- in Zusammenarbeit mit Maximilian Weinöhl
[Institut für Tragwerksentwurf]
Kerngedanke des Projektes war der Wille, eine möglichst schlanke Konstruktion zu schaffen, die dem Momentenverlauf des Durchlaufträgers folgt und somit Materialeinsparungen ermöglicht. Zudem sollte dadurch die Kräfte das Tragwerks über die Erscheinung les- und besonders im Innenraum spürbar werden. Die Wahl fiel auf einen Plattenbalken bzw. Rippenträger. Um die Spannweite zu überbrücken und das System des Durchlaufträgers optimal auszunutzen, werden zwei Träger über ein Gelenk am Momentennullpunkt verbunden. Während die Rippe des einen Trägers nach unten bzw. Innen zeigt, wechselt die Richtung der Rippe mit dem Trägerwechsel nach oben bzw. Außen.

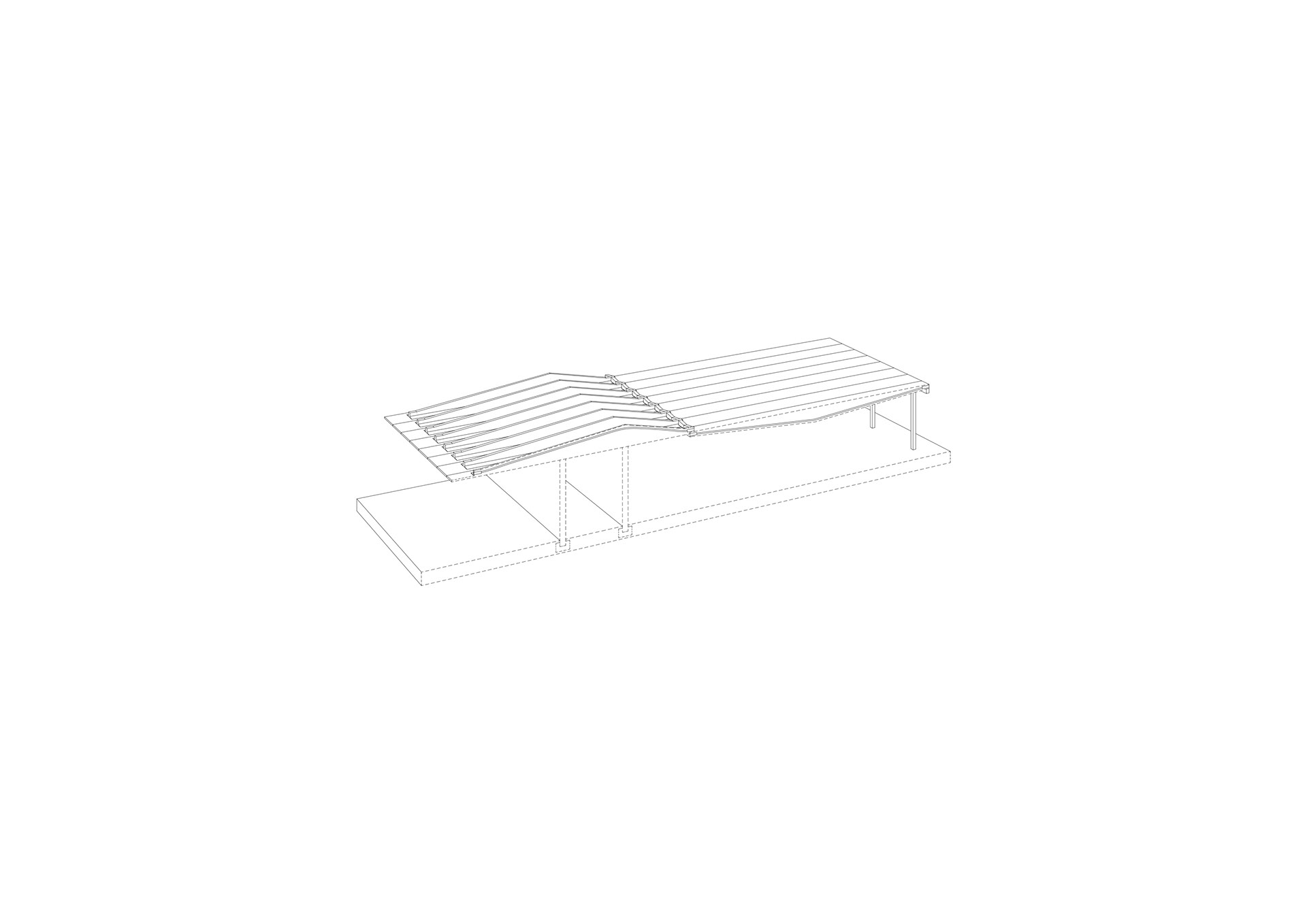

Isometrie
Nach ersten Vordimensionierungen und Materialüberlegungen entschieden wir uns für ein Tragsystem aus vorgespannten Stahlbetonplattenbalken. Die Vorspannung ermöglich eine große Schlankheit Bauteile. Um einen schnellen und reibungslosen Bauablauf zu unterstützen, sind die beiden Träger des Systems sowie die Stützen und Querträger als Fertigteile konzipiert, auch hinsichtlich Abmessungen und Gewicht.

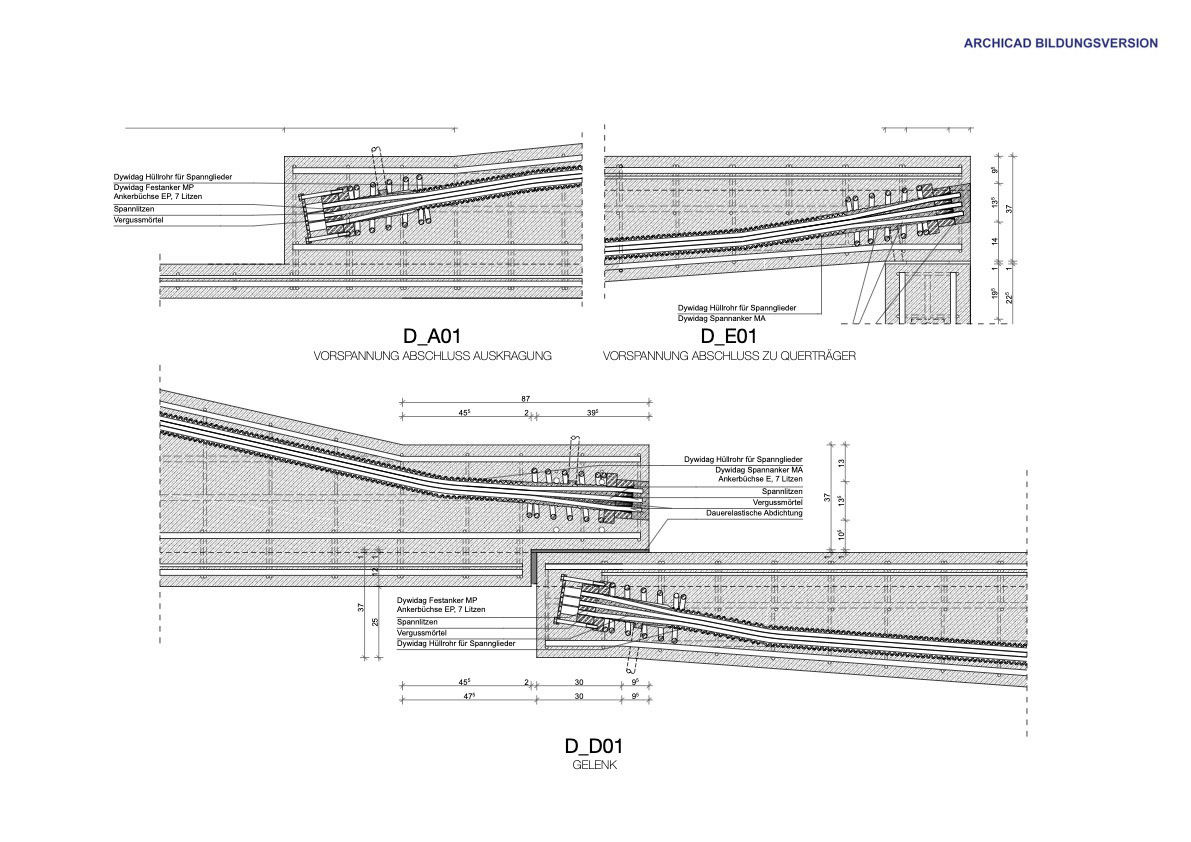

Detail
